Гидродинамические, гидростатические, аэростатические направляющие. Особенности конструкции

1. Гидродинамические направляющие.

Гидродинамический эффект (эффект всплывания подвижного узла) создается клиновыми скосами выполненными на рабочей поверхности направляющих. В образованные зазоры при движении затягивается масло, разделяя трущиеся поверхности.

Преимущества – простота конструкции, хорошая работа при высоких скоростях скольжения.

Недостаток – нарушение жидкостной смазки в периоды разгона и торможения подвижного узла. Применяются в продольно-строгальных, карусельных станках.

2. Гидростатические направляющие.

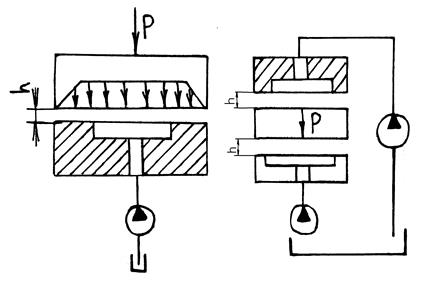

ОткрытыеЗамкнутые

Гидростатические направляющие имеют карманы, куда под давлением подается масло. Вытекая через зазор h, оно создает масляную подушку. По характеру воспринимаемой нагрузки направляющие делятся на открытые и замкнутые.

Открытые – для восприятия прижимных нагрузок. Замкнутые – воспринимают опрокидывающие моменты.

Применяются в карусельных, продольно-фрезерных станках.

Грузоподъемная сила.

, где

Q – расход смазочного материала;

F – площадь опоры;

К_F и К_g – коэффициенты геометрических параметров опоры и кармана;

h – зазор;

μ – коэффициент динамической вязкости.

Преимущества – обеспечивают смазку при любых скоростях резания.

Недостатки – сложность системы смазывания.

3. Аэростатические направляющие.

По конструкции аналогичны гидростатическим направляющим.

Недостатки – малая нагрузочная способность, плохое демфирование.

Преимущества – низкий коэффициент трения, при отключении подачи воздуха – быстрый контакт поверхностей с большим трением.
