Пример расчета фильтра на ПАВ дециметрового диапазона
Исходные данные для расчета:
Диапазон частот приема f=935…960 МГц.
Полоса пропускания на уровне –3 дБ П=30 МГц.
Уровень боковых лепестков АЧХ не более –60 дБ.
Коэффициент прямоугольности по уровням –3 дБ и –60 дБ КП=2.
Входное сопротивление УРЧ Rвх=126 Ом (из расчета УРЧ).
Волновое сопротивление тракта СВЧ ρ0=50 Ом.
Расчет
По таблице 3.1 выбирается материал подложки: ниобат лития, у которого максимальный коэффициент электромеханической связи ; скорость ПАВ υ=3488 м/с; погонная емкость С0=0.27 пФ/м.
1. В качестве фильтра-прототипа берется идеальный полосовой фильтр с центральной частотой МГц и полосой П=30 МГц (рисунок 3.2).
2. Строится график огибающей импульсной характеристики фильтра H(t) (4.1) (рисунок 3.3) и определяется интервал усечения
3. Рассчитывается временной интервал
и расстояние между штырями преобразователей
4. Определяется минимальное число штырей передающего ВШП
и его длина
5. Рассчитывается АЧХ передающего ВШП (в программе MathCAD) по формулам:
где g(xn)=0.54+0.46cos[2π(xn–0.5L)/L];
xn=nd=n·1.84·10-6 м; tn=nΔt=n·5.3·10-10 c;
N=245; τз=0.5tmax=6.5·10-8 c; L=Nd=245·1.84·10-6=4.5·10-4 м.
Уточняется число штырей для получения требуемой АЧХ. В результате уточнения число штырей передающего ВШП получилось N=372. При этом tmax=NΔt=0.197 мкс; τз=0.5tmax=0.1 мкc; L=Nd=0.68 мм.
Результаты расчета АЧХ передающего ВШП приведены в таблице 4.1.
Таблица 4.1
f МГц | 947.5 | |||||||||||||||||
К1(f) дБ | -0.30 | -0.32 | -0.57 | -2.03 | -9.85 | -57.1 | -51.9 | -62.5 | -87.8 | -62.3 | -76.3 | -62.6 | -82.88 | -63.7 | -89.95 | -64.8 | -69.83 |
6. Определяется максимальное перекрытие штырей для уточненного значения N=372:
Здесь Vn определяется формулой (4.7) с учетом (4.8) для уточненного числа штырей N и уточненных tmax, τз, и L.
7. Рассчитывается суммарная емкость электродов передающего ВШП
8. Вычисляется число штырей приемного ВШП (4.14) из условия согласования выхода фильтра со входом УРЧ
где K↑=50; RН= RВХ=126 Ом.
Рисунок 4.1
9. Определяется емкость электродов приемного ВШП
10. Рассчитывается АЧХ приемного ВШП
Результаты расчета приведены в таблице 4.2.
Таблица 4.2
f МГц | 947.5 | ||||||||||
К2(f) дБ | -0.17 | -0.2 | -0.57 | -1.15 | -2.55 | -4.58 | -7.49 | -11.9 | -20 | -35.1 |

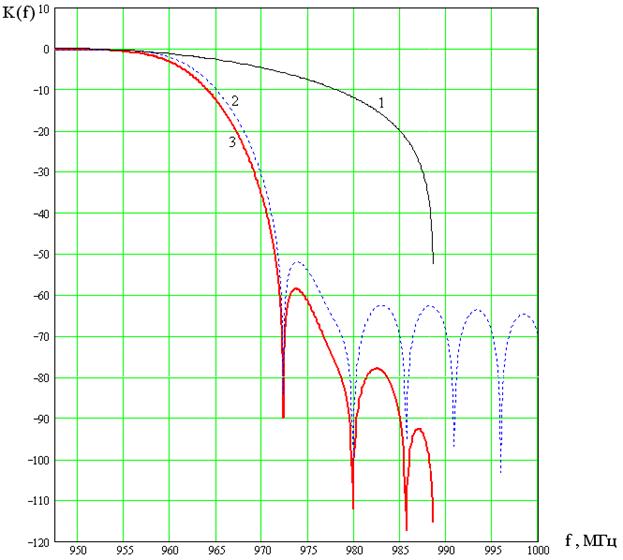

11. Графики АЧХ K1(f)дБ, K2(f)дБ и KдБ(f)= K1(f)дБ+ K2(f)дБ приведены на рисунке 4.1. Кривая 1 – АЧХ приемного ВШП, кривая 2 – АЧХ передающего ВШП, кривая 3 – АЧХ фильтра в целом. Из рисунков 4.1 видно, что результирующая АЧХ фильтра удовлетворяет требованиям исходных данных.
