Тема: СЦЕПНЫЕ ПРИБОРЫ.
Сцепные приборы на подвижном составе трамвая предназначены:
· для передачи тягового усилия от моторного вагона к прицепному при буксировке трамвайных вагонов;
· для смягчения толчков и ударов, передаваемых вагонами при замедлении хода;
· для осуществления механической связи двух или трех вагонов при эксплуатации подвижного состава по СМЕ и компенсации разности тяговых усилий.

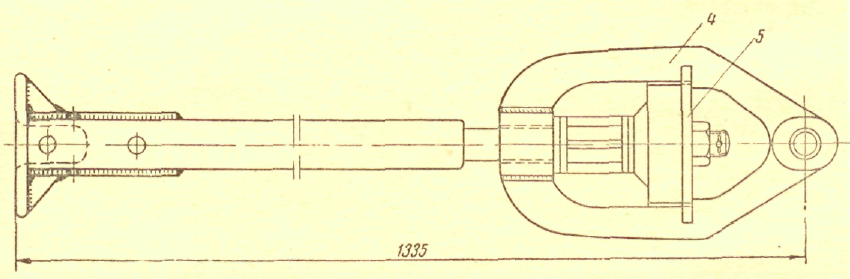

Сцепной прибор трамвайного вагона «ЛМ-68М» рассчитан на усилие 10 тонн. На раме вагона под передней и задней площадками установлены два сцепных прибора, каждый из которых соединен с развилкойна раме вагона посредством валикаи может поворачиваться вокруг него при проходе вагоном кривых участков пути. Сцепной прибор состоит из следующих элементов:
· стержень переменного цилиндрического сечения с резьбой на хвостовике;
· гайка хвостовика со шплинтом;
· буферная рамка с квадратным отверстием;
· направляющая упорная шайба, которая надета на стержень и перемещается в пазах буферной рамки;
· резиновый амортизатор;
· аварийный буфер;
· сцепка;
· штыри (3 штуки);
· съемная сцепная насадка типа «Рукопожатие»;
· съемный сцепной прибор типа «Труба».
Порядок использования сцепных приборов, проведения сцепки вагонов должен осуществляться в строгом соответствии с «Инструкцией по сцепке и буксировке трамвайных вагонов», которая изложена в приложении № 2 к «Должностной инструкции водителя трамвая Санкт-Петербурга».
Неисправности сцепных приборов:
· отсутствие шплинта у гайки хвостовика стержня;
· погнутость стержня, съемных сцепных насадок, штырей;
· износ штыря;
· развальцовка отверстия на стержне;
· разрушение резины амортизатора;
· провисание сцепного прибора;
· съемные насадки не одеваются на стержень.
