Физические основы вакуумной и плазменной электроники
9.1 Электронная эмиссия — явление испускания электронов поверхностью твердого тела или жидкости.
При переходе границы раздела между проводником и вакуумом скачком изменяются напряженность и индукция электрического поля. С этим связаны специфические явления. Электрон свободен только в границах металла. Как только он пытается перейти границу «металл – вакуум», возникает кулоновская сила притяжения между электроном и образовавшимся на поверхности избыточным положительным зарядом (рис. 9.1).
Рис. 9.1

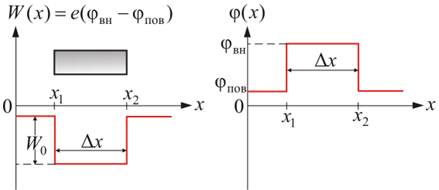

Вблизи от поверхности образуется электронное облако, и на границе раздела формируется двойной электрический слой с разностью потенциалов ( ). Скачки потенциала на границе металла показаны на рисунке 9.2.
Рис. 9.2
В занятом металлом объеме образуется потенциальная энергетическая яма, так как в пределах металла электроны свободны, и их энергия взаимодействия с узлами решетки равна нулю. За пределами металла электрон приобретает энергию W0. Это энергия притяжения Для того, чтобы покинуть металл, электрон должен преодолеть потенциальный барьер и совершить работу
(9.1) |
Эту работу называют работой выхода электрона из металла. Для ее совершения электрону необходимо сообщить достаточную энергию Величина работы выхода зависит от химической природы вещества, от его термодинамического состояния и от состояния поверхности раздела.
9.2 Типы эмиссии:
· Термоэлектронная эмиссия
В металлах вокруг каждого атома имеются электроны. которые находится в беспорядочном движений. Скорость хаотического движения этих свободных электронов зависит от температуры металла: чем выше температура, тем быстрее перемещаются электроны. При некоторых значениях температуры (900—1000° С и выше) скорость движения части электронов становится настолько значительной, что, преодолевая силы притяжения ядер атомов, они врываются из металла и вылетают за его пределы. Если температуру увеличить, то увеличивается и число таких электронов. При этом энергия, достаточная для совершения работы выхода, сообщается электронам путем нагревания, и явление испускания электронов нагретыми телами (эмиттерами) в вакуум или другую среду называется термоэлектронной эмиссией
У различных металлов количество испускаемых при одинаковой температуре электронов различно. Наибольшей термоэлектронной эмиссией обладают натрий, калий, цезий, барий и некоторые другие металлы.
При очень высоких температурах нагретый металл начинает испаряться и это ограничивает возможность увеличения термоэлектронной эмиссии путем повышения температуры.
Нагрев необходим для того, чтобы энергии теплового движения электрона было достаточно для преодоления сил кулоновского притяжения между отрицательно заряженным электроном и индуцируемым им на поверхности металла положительным зарядом при удалении с поверхности. Кроме того, при достаточно высокой температуре над поверхностью металла создается отрицательно заряженное электронное облако, препятствующее выходу электрона с поверхности металла в вакуум. Этими двумя и, возможно, другими причинами определяется величина работы выхода электрона из металла.
Явление термоэлектронной эмиссии открыто в 1883 г. Эдисоном, и наблюдалось им в вакуумной лампе с двумя электродами – анодом, имеющим положительный потенциал, и катодом с отрицательным потенциалом. Катодом лампы может служить нить из тугоплавкого металла (вольфрам, молибден, тантал и др.), нагреваемая электрическим током . Такая лампа называется вакуумным диодом. Если катод холодный, то ток в цепи катод – анод практически отсутствует. При повышении температуры катода в цепи катод – анод появляется электрический ток, который тем больше, чем выше температура катода. При постоянной температуре катода ток в цепи катод – анод возрастает с повышением разности потенциалов U между катодом и анодом и выходит к некоторому стационарному значению, называемому током насыщения Iн. При этом все термоэлектроны, испускаемые катодом, достигают анода. Величина тока анода не пропорциональна U, и поэтому для вакуумного диода закон Ома не выполняется.

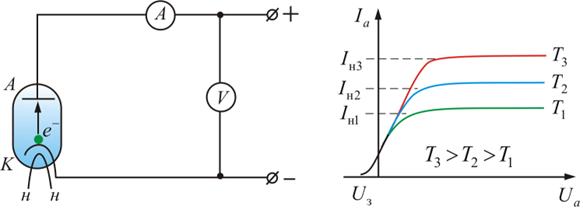

Рис. 9.3
На рисунке 9.3 показаны схема вакуумного диода и вольт-амперные характеристики (ВАХ) Ia(Ua). Здесь Uз – задерживающее напряжение при котором I = 0.
- Вторичная электронная эмиссия
Испускание электронов поверхностью твёрдого тела при её бомбардировке электронами. Если в вакууме на некотором расстоянии от электрода, из которого вылетают электроны, поместить металлическую пластинку и подать на нее положительный потенциал, то вылетающие с поверхности электрода электроны, несущие отрицательный электрический заряд, будут притягиваться к пластине и с большой скоростью ударять в нее. Под действием ударов быстро летящих электронов с поверхности этой пластины будут выбиваться другие электроны, носящие название электронов вторичной эмиссии.
Одной из разновидностей вторичной эмиссии является эмиссия электронов под воздействием бомбардировки материала электрически заряженных частиц — ионов, масса которых значительно больше массы электронов. Вылет электронов с поверхности материалов под действием ионной бомбардировки используется в работе ионных приборов.
- Электростатическая или Автоэлектронная эмиссия
Электростатической (автоэлектронной эмиссией) называют эмиссию электронов, обусловленную наличием у поверхности тела сильного электрического поля. Дополнительная энергия электронам твёрдого тела при этом не сообщается, но за счёт изменения формы потенциального барьера они приобретают способность выходить в вакуум.
- Фотоэлектронная эмиссия
Фотоэлектронная эмиссия (ФЭ) или внешний фотоэффект — эмиссия электронов из вещества под действием падающего на его поверхность излучения. ФЭ объясняется на основе квантовой теории твёрдого тела и зонной теории твёрдого тела.
- Ионно-электронная эмиссия
Испускание электронов металлом при его бомбардировке ионами.
- Криогенная электронная эмиссия
испускания электронов ультрахолодными, охлаждёнными до криогенных температур поверхностями. Мало изученное явление.
