ОПРЕДЕЛЕНИЕ ЗАВИСИМОСТЕЙ ТЕРМО-ЭДС ОТ ТЕМПЕРАТУРЫ ТЕРМОПАР
Цель работы: Исследовать зависимость термо -ЭДС термопар из различных материалов от температуры.
Сведения из теории: соприкосновении двух различных металлов между ними возникает разность потенциалов. Причина контактной разности потенциалов заключается в различных значениях работы выхода электронов из металлов, а так же в том, что число свободных электронов, а, следовательно, и давление электронного газа у разных металлов и сплавов могут быть неодинаковыми.
Из электронной теории металлов следует, что контактная разность потенциалов между металлами А и В:
, (4.1)
где и – потенциалы соприкасающихся металлов; и – концентрация электронов в металлах А и В.
Контактная разность потенциалов для различных пар колеблется в пределах от десятых долей вольта до нескольких вольт. Если температуры спаев одинаковы, то сумма разностей потенциалов в замкнутой цепи равна нулю. Но, когда один из спаев имеет температуру Т1, а другой – Т2 (рисунок 4.3) возникает термодвижущая сила (термо-ЭДС).
,(4.2)
откуда:
. (4.3)
Полученное выражение показывает, что термо-ЭДС является функцией разности температур.
Подобрав две проволоки, имеющие большую термо-ЭДС и обладающие линейной зависимостью термо-ЭДС от температуры, можно воспользоваться ими для измерения температуры (термопары). Для изготовления термопар используются следующие сплавы: 1) копель (56% Са и 44% Ni); 2) алюмель (95% Ni, остальные – Al, Si и Mg); 3) хромель (90% Ni и 10% Cr); 4) платинородий (90% Pt и 10% Rh).
Термопары могут применяться для изменения следующих температур: платинородий – платина до 1600°С; медь – константан и медь – копель до 350°С; железо – константан; железо – копель и хром – копель до 600°С; хромель – алюмель до 900-1000°С. Из применяемых в практике термопар наибольшую термо-ЭДС при данной разности температур развивает термопара хромель-копель.
Рисунок 4.1 – Схема лабораторной установки для исследования проводниковых материалов.
Устройство установки. Установка для исследования зависимости термо-ЭДС представляет собой термостат, в котором размещены исследуемые термопары 2. Термо-ЭДС измеряется потенциометром 3, а температура термометром 4.
Порядок выполнения работы. Поместить термопару в термостат. Подключить её к зажимам потенциометра и повышать температуру в термостате до 120°С, через каждые 20°С, определяя по пробору величину термо-ЭДС.
Выполнить указанные измерения для термопар из следующих материалов: хромель-копель, хромель-алюмель, медь-константан.
Результаты измерений занести в таблицу, с помощью которой построить зависимости термо-ЭДС от температуры.
Рисунок 4.2 – Лабораторная установка для исследования температурного коэффициента сопротивления проводников.

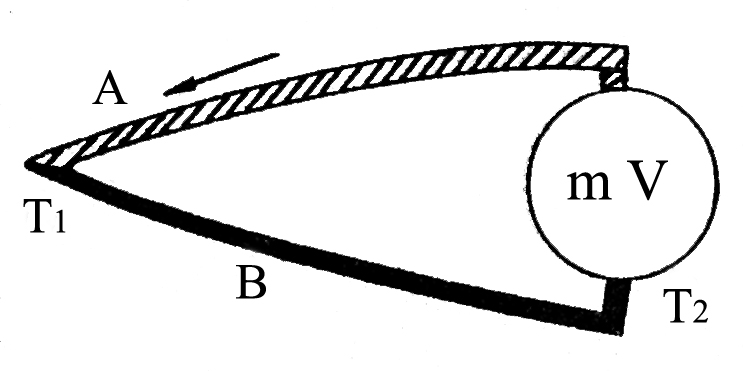

Рисунок 4.3 – Принцип измерения термо-ЭДС.
Рисунок 4.4 – Схема лабораторной установки.
