Свабировочное оборудование

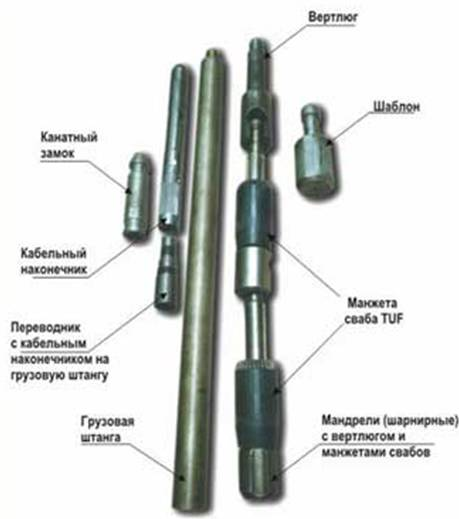

Наземное оборудование: · Сальниковое устройство. Очистка кабеля, троса от нефти, воды за счет обжима, предотвращение разбрызгивания и загрязнения подъемных установок и прискважинной зоны. · Лубрикатор (камера для скважинного оборудования, длина и размеры зависят от типа применяемого оборудования для свабирования лифта скважины, возможна работа как манжетами диаметра 3 1/2", 2 7/8" и 23/8", так и манжетами меньшего размера (при необходимости). · Быстроразъемное соединение (БРС) с уплотнительным кольцом внутри. С помощью молотка легко отсоединить (подсоединить) лубрикатор от противовыбросового превентора. Противовыбросовый превентор позволяет перекрывать ствол при спущенном геофизическом кабеле, тросе. · Тройник-разрядник. Проходное отверстие тройника по вертикали диаметром - 3, отверстие горизонтального отвода диаметром - 2. На горизонтальном отводе тройника устанавливается четверть-поворотный шаровый кран, с противоположной - кран высокого давления с манометром. · Скважинное оборудование: · Кабельный наконечник (канатный замок). Крепление кабеля, троса к скважинному оборудованию. · Вертлюг. Поворачивающийся вертлюг предохраняет кабель, канат от перекручивания во время проведения работ. · Грузовая штанга. Утяжеление веса для погружения сборки свабирования в скважину. · Мандрель сваба. Оправка под манжеты сваба. · Манжета. Основная манжета для работы при средней и высокой флюидной нагрузки. Для подъема значительных объемов жидкости. | |
Рисунок – Схема скважинного свабировочного оборудования в сборе
