Ткацкие переплетения

Все переплетения тканей делятся на 4 класса:

1.Главные (фундаментальные) переплетения.

2. Мелкоузорчатые переплетения.

3. Сложные переплетения.

4. Крупноузорчатые (жаккардовые) переплетения.

Переплетения ткани изображают на бумаге.

Нити основы изображаются вертикальными полосками, отсчет их ведется слева направо.

Нити утка изображаются горизонтальными полосками, отсчет их ведется снизу вверх. Место встречи нити основы с нитью утка называется перекрытием. Если нить основы лежит сверху уточины, перекрытие называется основным, на рисунке переплетение изображается . Если уточная нить лежит сверху основной, перекрытие уточное, на рисунке обозначается . Переплетения характеризуются раппортами – раппортом по утку (R_у), основе (R_о).

Раппорт - это наименьшее число нитей основы или утка, через которое повторяется порядок их переплетения. Другим определителем, характеризующим переплетение, является сдвиг одиночного перекрытия. В направлении основы S_о (по вертикали) или в направлении утка S_у (по горизонтали). Сдвиг – это число, показывающее на сколько перекрытий (нитей) отстоит рассматриваемое одиночное перекрытие относительно одноименного перекрытия на смежной нити в пределах раппорта.

R_о=4; R_у=4

S_о=1; S_у=1

1. Класс главных переплетений

К ним относятся:

1. Полотняное

2. Саржевое

3. Атласное

Для главных переплетений характерно:

1. Раппорт по основе равен раппорту по утку R_о=R_у;

2. Каждая нить основы или утка в пределах раппорта имеет только одно переплетение отличное от других, то есть одно основное среди уточных или одно уточное среди основных.

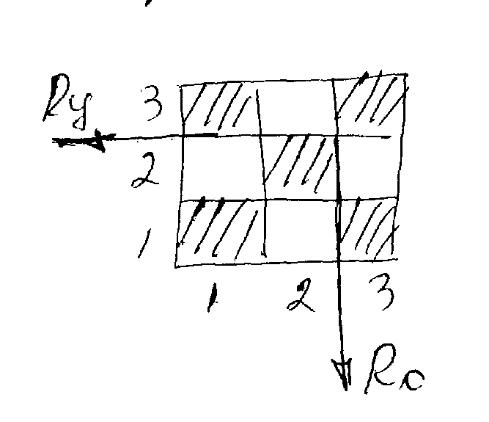

а) Полотняное переплетение.

Для него характерно: R_о=R_у=2; S_о=S_у=1.

В данном переплетении в пределах раппорта R число основных и уточных перекрытий одинаково, то есть они располагаются в шахматном порядке. Переплетение самое простое создает наибольшую связь основных и уточных нитей. Имеет широкое использование.

б) Саржевое переплетение.

Саржевое переплетение характеризуется следующими параметрами: R_о=R_у=R≥3; S=±1.

Саржу условно обозначают дробью: в числители – число основных перекрытий, а в знаменателе число уточных перекрытий в пределах раппорта. Сумма числителя и знаменателя равна числу нитей в раппорте саржи.

m_о – число основных перекрытий в пределах раппорта;

m_у – число уточных перекрытий в пределах раппорта;

m_о+ m_у=R

Если m_о=1, саржа называется уточной (преобладают уточные перекрытия) 1/2; 1/3; 1/4.

Если m_у=1, саржа называется основной (преобладают основные перекрытия) 2/1; 3/1; 4/1.

Характерной особенностью саржевого переплетения является наличие косых полос – диагоналей на лицевой стороне и изнаночной сторонах ткани. Наклон диагоналей зависит от плотности ткани по основе и утку. Направление диагоналей определяется знаком сдвигов. При одинаковых знаках S_о и S_у диагонали имеют направление слева направо вверх (правая саржа). При разных знаках S_о и S_у диагонали получают направление справа налево вверх (левая саржа).

Построение переплетения начинают с перекрытия, которых меньше.

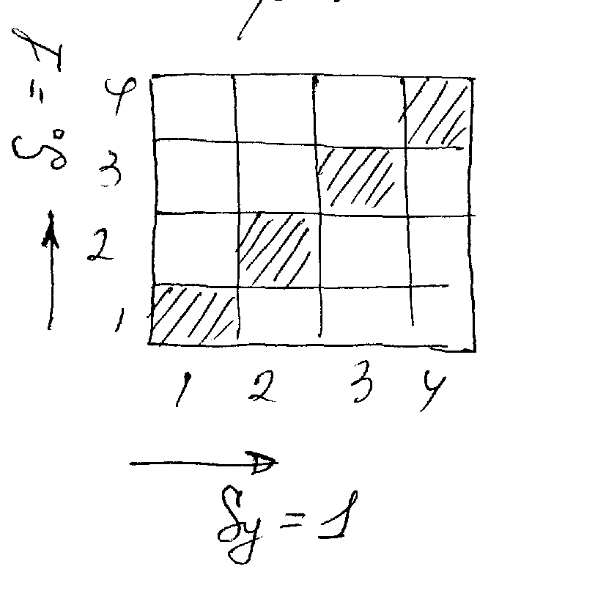

Саржа 1/3; S_о = +1 (правая уточная); R=1+3

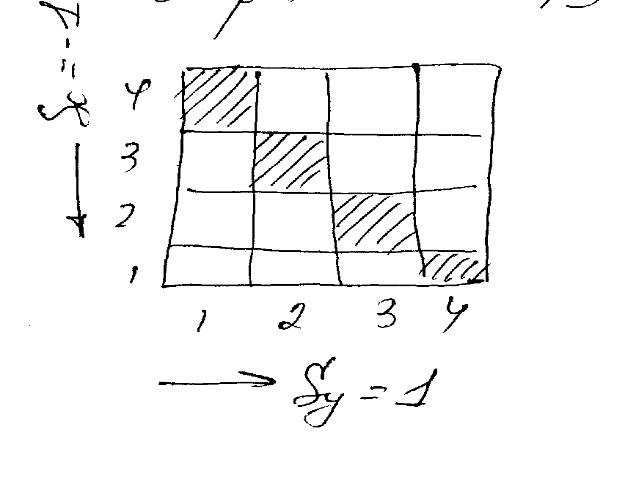

Саржа 1/3; S_о = -1 (левая уточная); R=1+3

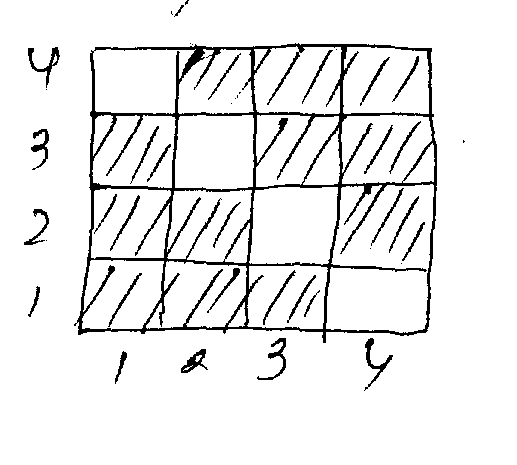

Саржа 3/1; S_о = +1 (правая основная); R=3+1=4

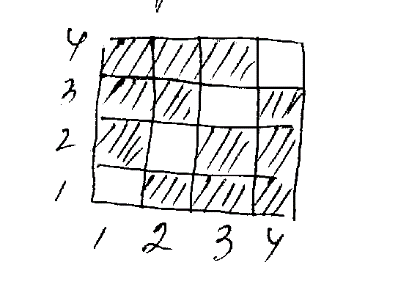

Саржа 3/1; S_о = - 1 (левая основная); R=3+1=4

в) Атласное переплетение.

Возможность построения атласного переплетения определяется следующими условиями:

1) R_о=R_у=R≥5;

2) 1>S≤ R-1$

3) R и S –взаимно простые числа, не имеющие общих делителей.

Различают: 1) основное атласное переплетение или атлас. Преобладают основные перекрытия. Сдвиг считают в направлении нитей основы, т.е. по вертикали. 2) уточное атласное переплетение или сатин. Преобладают уточные перекрытия. Сдвиг считают в направлении нитей утка, т.е. по горизонтали. Атласное переплетение обозначается дробью: числитель – раппорт, знаменатель – сдвиг: R/S.

Например:

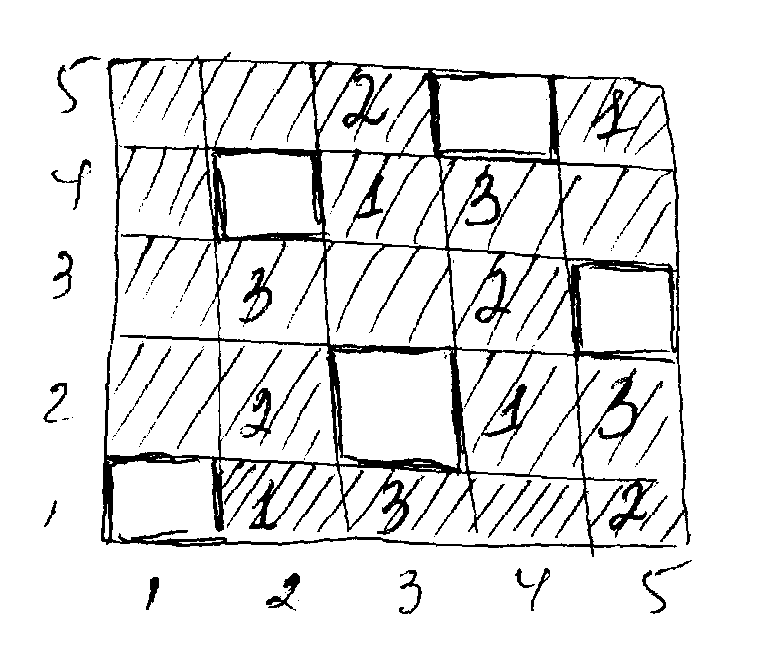

Основный атлас 5/3; R_о=R_у= 5; S=3.

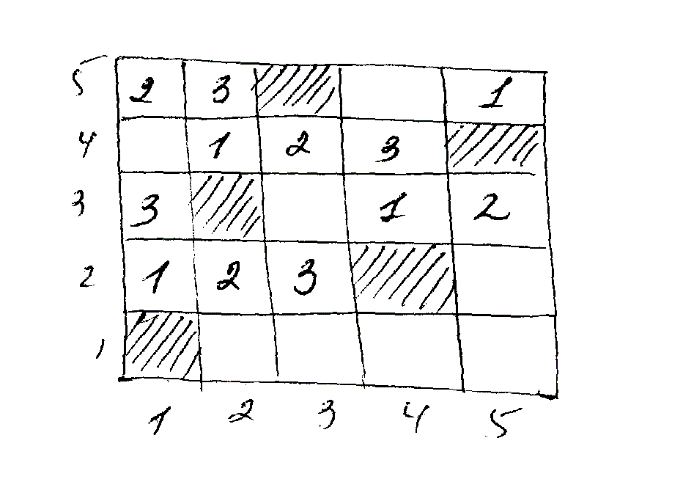

Уточный атлас (сатин) 5/3; R_о=R_у= 5; S=3.
