Физическая структуризация локальной сети


Причины структуризации локальных сетей

Первые локальные сети с небольшим (10-30) количеством компьютеров использовали только одну общую для всех подключенных к сети устройств разделяемую среду. При этом в соответствии с ограничениями технологий сети имели ти­повые топологии — общая шина (звезда) для Ethernet, кольцо для FDDI и Token Ring. Все перечисленные топологии обладают свойством однородности, то есть все компьютеры в такой сети неразличимы на уровне физических связей. Такая однородность структуры делает простой процедуру наращивания числа компьютеров, облегчает обслуживание и эксплуатацию сети.

Однако при построении больших сетей однородная структура связей превращается из достоинства в недостаток. В таких сетях использование типовых структур порождает различные ограничения, важнейшими из которых являются ограничения:

- на длину связи между узлами;

- на количество узлов в сети;

- на интенсивность трафика, порождаемого узлами сети.

Например, технология Ethernet на тонком коаксиальном кабеле позволяла использовать кабель длиной не более 185 метров, к которому можно было подключить не более 30 компьютеров. Однако если компьютеры начинали интенсивно обмениваться информацией между собой, тогда приходилось снижать число подключенных к кабелю компьютеров до 20, а то и до 10, чтобы каждому компьютеру доставалась приемлемая доля общей пропускной способности сети.

Для снятия этих ограничений стали использовать структуризацию сети на основе специального структурообразующего коммуникационного оборудования,в том числе повторителей, концентраторов, мостов, коммутаторов.



Физическая структуризация локальной сети

Различают топологию физических связей (физическую структуру сети) и топологию логических связей сети (логическую структуру сети).

В некоторых случаях физическая и логическая топологии сети совпадают. Например, сеть, представленная на рис. 1а, имеет физическую кольцевую топологию. Пусть компьютеры этой сети используют метод детерминированного доступа. Причем токен всегда передается последовательно от компьютера к компьютеру в том же порядке, в котором компьютеры образуют физическое кольцо: то есть компьютер А передает токен компьютеру В, компьютер В — компьютеру С и т. д. В этом случае логическая топология сети также является кольцом.

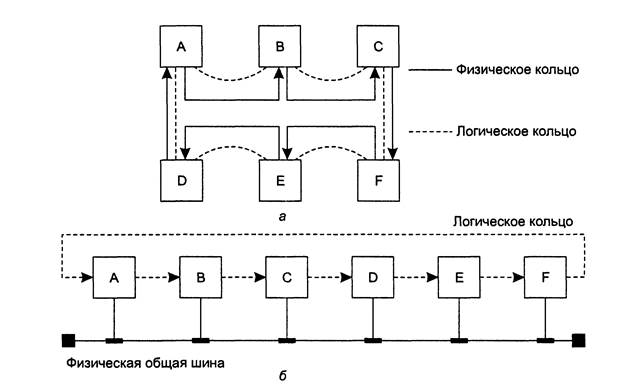

Рисунок 1. Физическая и логическая топологии.



Сеть, показанная на рис. 1, б, являет собой пример несовпадения физической и логической топологий. Физически компьютеры соединены по топологии общая шина (звезда). Доступ же к шине происходит не по алгоритму случайного доступа, а путем передачи токена в кольцевом порядке: от компьютера А — компьютеру В, от компьютера В — компьютеру С и т. д. Здесь порядок передачи токена уже не повторяет физические связи, а определяется логическим конфигурированием драйверов сетевых адаптеров. Ничто не мешает настроить сетевые адаптеры и их драйверы так, чтобы компьютеры образовали кольцо в другом порядке, например: В, А, С... При этом физическая структура сети никак не меняется.

Физическая структуризация единой разделяемой среды была первым шагом на пути построения более качественных локальных сетей. Цель физической структуризации — обеспечить построение сети не из одного, а из нескольких физических отрезков кабеля. Причем эти различные в физическом отношении отрезки должны были по-прежнему работать как единая разделяемая среда.

Простейшее из коммуникационных устройств — повторитель — используется для физического соединения различных сегментов кабеля локальной сети с целью увеличения общей длины сети. Повторитель повторяет сигналы, приходящие из одного сегмента сети в другие ее сегменты (рис. 2), улучшая их физические характеристики — мощность и форму сигналов, а также синхронность следования (исправляет неравномерность интервалов между импульсами). За счет этого повторитель позволяет преодолеть ограничения на длину линий связи. Так как поток сигналов, передаваемых узлом в сеть, распространяется по всем отрезкам сети, такая сеть остается сетью с единой разделяемой средой.

Рисунок 2. Повторители позволяют увеличить длину сети



Повторитель, который имеет несколько портов и соединяет несколько физических сегментов, часто называют концентратором, или хабом. Эти названия отражают тот факт, что в данном устройстве сосредоточиваются все связи между сегментами сети.
