Устройства для крепления неподвижной струны талевого каната

В талевых механизмах применяют устройства для крепления неподвижной струны талевого каната нескольких типов. Наряду с основным назначением рассматриваемые устройства обеспечивают удобство и быстроту смены и перепуска талевого каната.

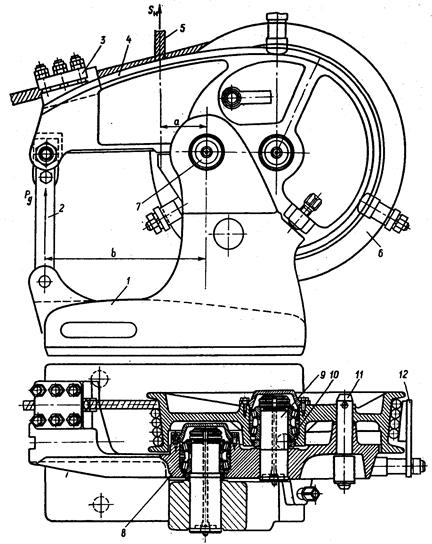

Механизмы для крепления неподвижной струны талевого каната (рис. 9. 10) различаются по грузоподъемности и состоят из станины 1, на которой находится рычаг 4 с осью 7 и подшипником качения 8. На рычаге установлены конический барабан 6 и зажимы 3 для крепления талевого каната 5. Благодаря вращению конического барабана в подшипнике 10, расположенном на оси 9, канат без скольжения, легко и быстро перемещается по барабану, что позволяет сократить время, задалживаемое на смену и перепуск каната. Планки 12, закрепленные на рычаге, удерживают витки каната от перехлестывания при вращении барабана.

После смены и перепусков каната барабан жестко соединяется с рычагом при помощи стопорного пальца 11, а свободный конец каната крепится в зажимах 3. В результате этого образуется рычаг, относительно оси 7 которого на плече а действует движущая сила 5, от натяжения неподвижной струны каната, а на плече b — сила сопротивления, воспринимаемая датчиком веса 2, установленным между рычагом и станиной.

По условию равновесия действующее на датчик усилие уменьшается пропорционально отношению плеч рычага:

Перенос места установки датчика веса с неподвижной струны каната в устройство для крепления ее позволяет ускорить смену и перепуск каната за счет устранения операций, связанных со снятием и установкой датчика веса

Рис. 9.10. Механизм для крепления неподвижной струны талевого каната

(выполняемых в случае его расположения на неподвижной струне).

Техническая характеристика устройств для крепления неподвижной струны талевого каната, используемых в отечественных буровых установках, приведена в табл. 9.4.

Таблица 9.4 Техническая характеристика устройств для крепления неподвижной струны талевого каната
