Технические характеристики ЖК.

Жидкие кристаллы, сокращённо ЖК

Жидкие кристаллы (сокращённо ЖК) — это фазовое состояние в которое переходят некоторые вещества при определенных условиях (температура, давление, концентрация в растворе). Жидкие кристаллы обладают одновременно свойствами как жидкостей (текучесть), так и кристаллов (анизотропия). По структуре ЖК представляют собой вязкие жидкости, состоящие из молекул вытянутой или дискообразной формы, определённым образом упорядоченных во всем объёме этой жидкости. Наиболее характерным свойством ЖК является их способность изменять ориентацию молекул под воздействием электрических полей, что открывает широкие возможности для применения их в промышленности.

Тонкоплёночный транзистор (TFT, англ. thin-film transistor) — разновидность полевого транзистора, при которой как металлические контакты, так и полупроводниковый канал проводимости изготавливаются в виде тонких плёнок (от 1/10 до 1/100 микрона).

Изобретение датируется 1959 годом.

Применяются, например, во многих ЖК-мониторах как элементы управления активной матрицей на жидких кристаллах. Однако сами тонкоплёночные транзисторы, как правило, не являются достаточно прозрачными.

Также применяются во многих OLED-дисплеях как элементы управления активной матрицей на органических светодиодах

Активная матрица — один из вариантов управляющей схемы дисплея, отличающийся тем, что каждая точка изображения управляется своим собственным транзистором (или даже тройкой транзисторов, если дисплей цветной).

Для работы черно-белого дисплея, имеющего M столбцов и N строк, требуется в случае активной матрицы MxN транзисторов, в то время как в случае, например, пассивной матрицы достаточно M+N транзисторов.

Активная матрица, как правило, обеспечивает большее быстродействие и лучшее качество изображения по срвнению с пассивной.

На практике удалось получить дисплеи с активной матрицей с приемлемыми ценовыми и технологическими характеристиками с помощью тонкоплёночных транзисторов

Пассивная матрица –этот тип матриц называется пассивным, поскольку он не способен достаточно быстро отображать информацию: из-за большой электрической емкости ячеек напряжение на них не может изменяться достаточно быстро, поэтому картинка обновляется медленно.

Пассивная матрица образована наложением слоев горизонтальных и вертикальных контактных полос. Ток подается на вертикальную и горизонтальную полоску, при этом задаются координаты. Там, где эти полоски скрещиваются, кристаллы изменяют структуру, и в соответствующем месте экрана появляется точка.

В зависимости от силы тока, кристаллы искажаются в большей или меньшей степени, пропуская, соответственно, больше или меньше света.

ЖК-дисплей

Жидкокристаллический дисплей (ЖК-дисплей, ЖКД, англ. Liquid crystal display, LCD), также жидкокристаллический монитор (ЖК-монитор) — плоский дисплей на основе жидких кристаллов, а также монитор на основе такого дисплея.

LCD TFT (англ. Thin film transistor — тонкоплёночный транзистор) — разновидность жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами. Усилитель для каждого субпикселя применяется для повышения быстродействия, контрастности и чёткости изображения дисплея.

Жидкокристаллические дисплеи были разработаны в 1963 году в исследовательском центре Дэвида Сарнова компании RCA (Принстон, штат Нью-Джерси

Технические характеристики

Важнейшие характеристики ЖК-дисплеев:

· Разрешение — горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК имеют одно фиксированное разрешение, остальные достигаются интерполяцией.

· Размер точки (размер пикселя) — расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением.

· Соотношение сторон экрана (пропорциональный формат) — отношение ширины к высоте (5:4, 4:3, 3:2 (15÷10), 8:5 (16÷10), 5:3 (15÷9), 16:9 и др.)

· Видимая диагональ — размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

· Контрастность — отношение яркостей самой светлой и самой тёмной точек при заданной яркости подсветки. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведённая для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

· Яркость — количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

· Время отклика — минимальное время, необходимое пикселю для изменения своей яркости. Составляется из двух величин:

o Время буферизации (input lag). Высокое значение мешает в динамичных играх; обычно умалчивается; измеряется сравнением с кинескопом в скоростной съёмке. Сейчас (2011) в пределах 20—50 мс; в отдельных ранних моделях достигало 200 мс.

o Время переключения — именно оно указывается в характеристиках монитора. Высокое значение ухудшает качество видео; методы измерения неоднозначны. Сейчас практически во всех мониторах заявленное время переключения составляет 2—6 мс.

· Угол обзора — угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению. Некоторые производители указывают в тех. параметрах своих мониторов углы обзора такие к примеру как: CR 5:1 — 176°/176°, CR 10:1 — 170°/160°. Аббревиатура CR (contrast ratio) обозначает уровень контрастности при указанных углах обзора относительно перпендикуляра к экрану. При углах обзора 170°/160° контрастность в центре экрана снижается до значения не ниже чем 10:1, при углах обзора 176°/176° не ниже чем до значения 5:1.

· Тип матрицы: технология, по которой изготовлен ЖК-дисплей.

Устройство

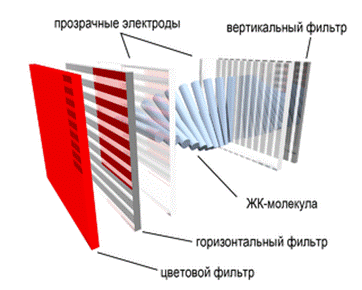

Субпиксел цветного ЖК-дисплея

Конструктивно дисплей состоит из ЖК-матрицы (стеклянной пластины, между слоями которой и располагаются жидкие кристаллы), источников света для подсветки, контактного жгута и обрамления (корпуса), чаще пластикового, с металлической рамкой жёсткости.

Каждый пиксель ЖК-матрицы состоит из слоя молекул между двумя прозрачными электродами, и двух поляризационных фильтров, плоскости поляризации которых (как правило) перпендикулярны. В отсутствие жидких кристаллов свет, пропускаемый первым фильтром, практически полностью блокируется вторым.

Поверхность электродов, контактирующая с жидкими кристаллами, специально обработана для изначальной ориентации молекул в одном направлении. В TN-матрице эти направления взаимно перпендикулярны, поэтому молекулы в отсутствие напряжения выстраиваются в винтовую структуру. Эта структура преломляет свет таким образом, что до второго фильтра плоскость его поляризации поворачивается и через него свет проходит уже без потерь. Если не считать поглощения первым фильтром половины неполяризованного света, ячейку можно считать прозрачной.

Если же к электродам приложено напряжение, то молекулы стремятся выстроиться в направлении электрического поля, что искажает винтовую структуру. При этом силы упругости противодействуют этому, и при отключении напряжения молекулы возвращаются в исходное положение. При достаточной величине поля практически все молекулы становятся параллельны, что приводит к непрозрачности структуры. Варьируя напряжение, можно управлять степенью прозрачности.

Если постоянное напряжение приложено в течение долгого времени, жидкокристаллическая структура может деградировать из-за миграции ионов. Для решения этой проблемы применяется переменный ток или изменение полярности поля при каждой адресации ячейки (так как изменение прозрачности происходит при включении тока, вне зависимости от его полярности).

Во всей матрице можно управлять каждой из ячеек индивидуально, но при увеличении их количества это становится трудновыполнимо, так как растёт число требуемых электродов. Поэтому практически везде применяется адресация по строкам и столбцам.

Проходящий через ячейки свет может быть естественным — отражённым от подложки (в ЖК-дисплеях без подсветки). Но чаще применяют искусственный источник света, кроме независимости от внешнего освещения это также стабилизирует свойства полученного изображения.

Таким образом, полноценный монитор с ЖК-дисплеем состоит из высокоточной электроники, обрабатывающей входной видеосигнал, ЖК-матрицы, модуля подсветки, блока питания и корпуса с элементами управления. Именно совокупность этих составляющих определяет свойства монитора в целом, хотя некоторые характеристики важнее других.

Технологии

Основные технологии при изготовлении ЖК дисплеев: TN+film, IPS (SFT) и MVA. Различаются эти технологии геометрией поверхностей, полимера, управляющей пластины и фронтального электрода. Большое значение имеют чистота и тип полимера со свойствами жидких кристаллов, применённый в конкретных разработках.

Время отклика ЖК мониторов, сконструированных по технологии SXRD (англ. Silicon X-tal Reflective Display — кремниевая отражающая жидкокристаллическая матрица), уменьшено до 5 мс.

Компании Sony, Sharp и Philips совместно разработали технологию PALC (англ. Plasma Addressed Liquid Crystal — плазменное управление жидкими кристаллами), которая соединила в себе преимущества ЖК (яркость и насыщенность цветов, контрастность) и плазменных панелей (большие углы видимости по горизонту и вертикали, высокую скорость обновления). В качестве регулятора яркости в этих дисплеях используются газоразрядные плазменные ячейки, а для цветовой фильтрации применяется ЖК-матрица. Технология PALC позволяет адресовать каждый пиксель дисплея по отдельности, а это означает наилучшую управляемость и качество изображения

TN+film (Twisted Nematic + film

Макрофотография TN+film матрицы монитора NEC LCD1770NX. На белом фоне — стандартный курсор Windows

TN + film — самая простая технология. Часть film в названии технологии означает дополнительный слой, применяемый для увеличения угла обзора (ориентировочно — от 90° до 150°). В настоящее время приставку film часто опускают, называя такие матрицы просто TN. К сожалению, способа улучшения контрастности и времени отклика для панелей TN пока не нашли, причём время отклика у данного типа матриц является на настоящий момент одним из лучших, а вот уровень контрастности — нет.

Матрица TN + film работает следующим образом: если к субпикселям не прилагается напряжение, жидкие кристаллы (и поляризованный свет, который они пропускают) поворачиваются друг относительно друга на 90° в горизонтальной плоскости в пространстве между двумя пластинами. И так как направление поляризации фильтра на второй пластине составляет угол в 90° с направлением поляризации фильтра на первой пластине, свет проходит через него. Если красные, зеленые и синие субпиксели полностью освещены, на экране образуется белая точка.

К достоинствам технологии можно отнести самое маленькое время отклика среди современных матриц, а также невысокую себестоимость. Недостатки: худшая цветопередача, наименьшие углы обзора.
