Асинхронного двигателя
Электрические машины. Устройство электромашин
Классификация:
1. По назначению: двигатель, генератор, преобразователь;
2. По принципу действия: синхронный двигатель (приборы, промышленное оборудование), асинхронный двигатель (бытовая техника, электрооборудование), двигатель постоянного тока (транспорт), синхронные генераторы (электростанции);
3. По роду тока: переменный, постоянный;
4. По напряжению: низковольтный, высоковольтный;
5. По мощности: малой, средней, высокой мощности, микромашины;
6. По частоте вращения;
7. По конструктивному исполнению: по способу крепления и конструкции подшипниковых узлов, по степени защиты от воздействия окружающей среды, по способу охлаждения.
Все машины состоят из двух конструктивных частей. Неподвижная часть называется статором. Подвижная часть называется: асинхронные двигатели (ротор); машины постоянного тока (якорь); синхронные машины (якорь или индуктор).
Машины могут работать и как двигатели, и как генераторы.
Параметры:
1. Нагрузка – это мощность развиваемая ЭД в данный момент времени;
2. Рабочая температура – это температура обмоток (75°С) установившееся за один час работы;
3. Перегрузки по току 50% в течении одной минуты;
4. Направление вращение (правое или двухстороннее).
Характеристи:
1. Номинальная мощность;
2. Номинальное напряжение;
3. Номинальный ток;
4. Пусковой ток;
5. cosɥ - коэффициент мощности (стремится к 1);
6. КПД;
7. Частота вращения;
8. Режим работы. 𝚫U=-5+10% - падение напряжения.
Режим работы:
1. Продолжительный;
2. Кратковременный (цикл 10, 30, 60, 90 мин);
3. Повторно-кратковременный (работа циклами через промежуток времени);
4. Перемежающие режимы (работа циклами с частыми пусками и торможениями).
Устройство
асинхронного двигателя

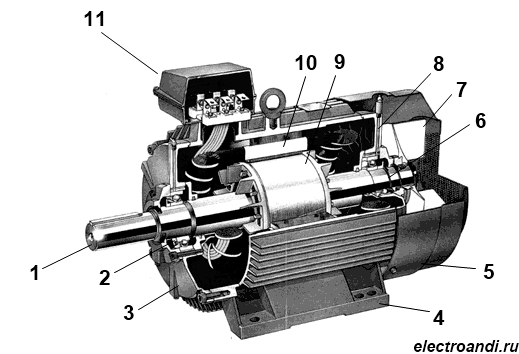

На рисунке: 1 - вал, 2,6 - подшипники, 3,8 - подшипниковые щиты, 4 - лапы, 5 - кожух вентилятора, 7 - крыльчатка вентилятора, 9 - короткозамкнутый ротор, 10 - статор, 11 - коробка выводов.
Основными частями асинхронного двигателя являются статор (10) и ротор (9).
Статор состоит из сердечника в виде полого цилиндра, в пазы которого укладывается однофазная или трёх фазная обмотка, начало и концы, которой выводят на клемную колодку. На ней обмотки статора можно соединять звездой или треугольником.
Роторы асинхронного двигателя бывают двух видов: короткозамкнутый и фазный ротор.
Короткозамкнутый ротор состоит из цилиндрического сердечника, в пазы которого укладывается короткозамкнутая обмотка, состоящая из проводов большого сечения (стержни), на короткозамкнутые медными кольцами с помощью клёпки. Эта обмотка не связана с внешней цепью.
Фазный ротор состоит из однофазной или трёхфазной обмотки, соединённой звездой. Обмотка укладывается в пазы сердечника, а её начало подключается к кольцам, по которым перемещаются щётки. С помощью щёток и колец фазный ротор связан с внешней цепью.
Принцип работы
