Регулирование напряжения с помощью вольтодобавочных трансформаторов
Существует несколько схем включения вольтодобавочных трансформаторов
(см. Рис. 4.16).
а) б) с)
Рис. 4.16. Схемы вольтодобавочных трансформаторов:
а – линейный вольтодобавочный трансформатор включен последовательно с силовым и имеет питающий трансформатор; б – линейный регулируемый вольтодобавочный трансформатор включен последовательно с силовым; в – вольтодобавочный трансформатор включен со стороны нуля силового трансформатора
Схемы а и б чаще используются в сетях, а схема в — на электростанциях. В зависимости от группы соединений силового и вольтодобавочного трансформаторов можно получить продольное или поперечное регулирование напряжения (Рис. 4.17).
Рис. 4.17. Векторные диаграммы напряжения при продольном (а) и поперечном (б) регулировании напряжения в сети
Продольное регулирование напряжения в основном ведет к изменению перетоков реактивных мощностей, а поперечное - активных мощностей, поэтому последнее используют для принудительного распределения активных мощностей. Рассмотрим схему, представленную на Рис. 4.18, а.
Если вce трансформаторы имеют одинаковую мощность и одинаковое UК, а линии - одну длину, то, как это следует из схемы замещения (см. Рис. 4.18, б, где все элементы приведены к степени напряжения 220 кB), линии будут загружены неравномерно; существенно больше загрузится линия 220 кB. Введение поперечного регулирования на трансформаторе Т1или Т2 позволяет загрузить линию 110 кB.

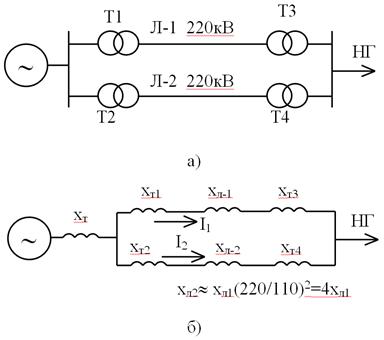

Рис. 4.18. параллельная работа линий различного напряжения:
а – исходная схема; б – схема замещения
