Измерение тока и напряжения
· Измерение тока
Для измерениятока используетсяамперметр, включаемый в цепь последовательно с электроприемником (см. рис. 2.7.). Показания амперметра позволяют судить с определенной погрешностью (см. разд. 2.5) о токе IН, протекающем через данный электроприемник – нагрузку RН.
Рис. 2.7. Схема включения амперметра для измерения тока
При измерении переменного синусоидального тока приборы электромагнитной, электродинамической, выпрямительной и тепловой систем будут давать отклонения, пропорционально действующему значению тока и в этих значениях, как правило, градуируют шкалы этих приборов.
При измерении несинусоидального переменного тока появляется дополнительная погрешность, вызванная влиянием высших гармоник в кривой тока на вращающий момент подвижной части и отклонение стрелки и, следовательно, на показания прибора.
Сопротивление измерительной катушки амперметра очень малои его последовательное включение с нагрузкой практически не вызывает увеличение сопротивления цепи и потери мощности. Так, внутреннее сопротивление амперметров колеблется от RА=0,2 Ом (электромагнитные и электродинамические системы амперметров) до RА= 0,01 Ом (магнитоэлектрические приборы ).
Ошибочное включение амперметра не последовательно, а параллельно электроприемнику (нагрузке) приводит к его подключению на сравнительно высокое напряжение и практически к короткому замыканию цепи. В этом случае, протекающий через амперметр ток IКЗ станет намного больше номинального тока IН (IКЗ/IН = 10 ¸ 1000), и будет ограничен только малым собственным сопротивлением катушки прибора. Большой ток вызовет чрезмерно большое тепловыделение в проводе катушки (Р =(IКЗ)2RА), быстрый перегрев катушки и перегорание ее проводников, после чего амперметр выходит из строя.
Поэтому необходимо тщательно проверять правильность включения амперметра в измеряемой схеме до того, как к ней подано напряжение!
· Расширение пределов измерения амперметра
Для расширения пределов измерения амперметров применяют шунты и измерительные трансформаторы тока.

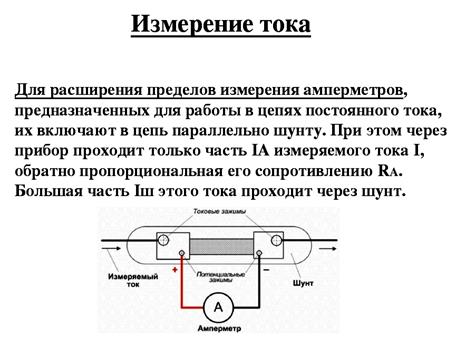

Шунт представляет собой активное сопротивление (резистор) RШ сравнительно малой величины, включаемое параллельно к зажимам амперметра (рис. 2.8).
Рис. 2.8. Схема включения амперметра с шунтом для измерения больших токов
В том случае, когда сопротивление шунта RШ меньше сопротивления измерительной катушки амперметра RA, сравнительно большая часть измеряемого тока IН проходит через шунт, а в амперметр ответвляется только его небольшая часть IA, определяемая соотношением сопротивлений амперметра RA и шунта RШ:
. (2.10)
Шкала амперметра с шунтом градуируется на полный ток IН, протекающий через нагрузку.
Таким образом, использование в амперметрах шунтов позволяет измерять большие постоянные или синусоидальные токи приборами, измерительные катушки которых рассчитаны на малые токи.
· Измерение напряжения

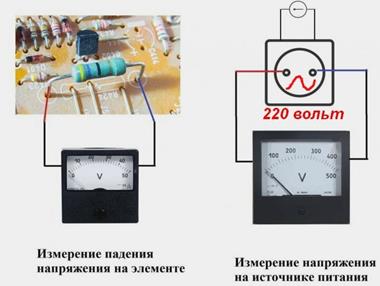

Для измерения напряженияиспользуются вольтметры. Зажимы этих приборов включаются параллельно нагрузке, как показано на рисунке ниже.
Рис. 2.10. Схема включения вольтметра для измерения напряжения
Чтобы включение вольтметра не приводило к заметному изменению токов в цепи и режима работы нагрузки, его собственное сопротивление RB должно быть намного больше сопротивления нагрузки RH. Оно колеблется от 3–5 кОм (электромагнитные и электродинамические приборы) до 6–10 кОм (магнитоэлектрические приборы) и свыше 10 кОм (электронные приборы).
При таком включении вольтметра отклонение его стрелки будет пропорционально напряжению на том участке цепи, к которому он подключен.
Вольтметры переменного тока указывают действующее значение измеряемого напряжения.
При ошибочном включении вольтметра, то есть последовательно с электроприемником, напряжение которого должно быть измерено, прибор не будет поврежден, так как через него будет протекать ничтожно малый ток из-за очень большого внутреннего сопротивления вольтметра. В то же время, показания вольтметра при таком включении будут неверны, так как напряжение на нагрузке значительно уменьшится (в сотни и тысячи раз), а вольтметр будет показывать напряжение, близкое к напряжению источника питания.
· Расширение пределов измерения вольтметра
Для расширения пределов измерения вольтметра используют добавочное активное сопротивление RД, включаемое последовательно с измерительной катушкой вольтметра.

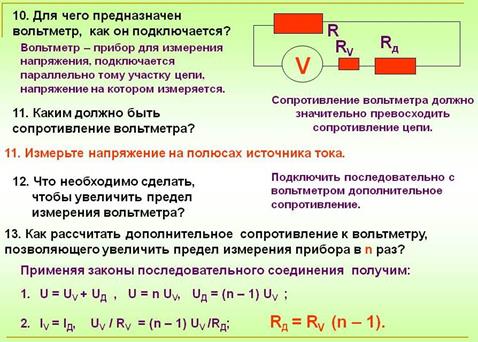

Рис. 2.11. Схема включения вольтметра с добавочным сопротивлением
для расширения пределов измерения напряжения
Величина добавочного сопротивления RД рассчитывается, исходя из требуемой кратности расширения предела измерения nu
nu = UН/UB(2.12)
по формуле:
RД = RB (n-1), (2.13)
где UН – измеряемое напряжение на нагрузке, UB – напряжение на вольтметре,
RB – активное сопротивление измерительной катушки вольтметра.
