Описание винтореечной шариковой передачи.

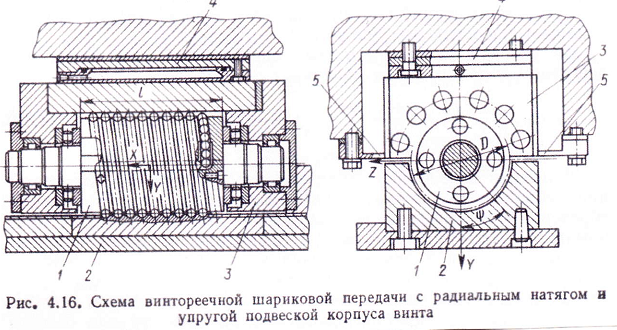

Передача винт-рейка качения (рис 4,16) включает в себя: шариковый винт 1, рейки 2, корпус винта 3, расположенный на перемещаемом узле так, что он может смещаться в радиальном направлении в сторону реек; прижим 4 для устранения зазора между корпусом винта и перемещаемым узлом; устройство для жесткой передачи осевого усилия при обеспечении упругой выборки зазора, которое выполнено в виде двух упругих пластин 5, симметрично расположенных в плоскости, перпендикулярной к плоскости симметрии передачи. Под действием прижима 4 вследствие прогиба упругих пластин 5 корпус винта 3 с винтом 1 перемещается в поперечном направлении в сторону реек 2, благодаря чему в передаче создается и автоматически поддерживается постоянный по значению натяг. В то же время указанное расположение пластин 5 обеспечивает достаточную жесткость при передаче осевой силы.

Если в передаче винт-гайка качения получение заданного угла контакта и создание натяга достигаются благодаря осевому смещению двух полугаек, то в передаче винт-рейка качения с радиальным натягом задний угол контакта α достигается смещением рабочих витков винта в осевом направлении благодаря увеличению среднего шага винта на величину 4 (r₂ - r₁) cos α по сравнению с основным шагом резьбы p.

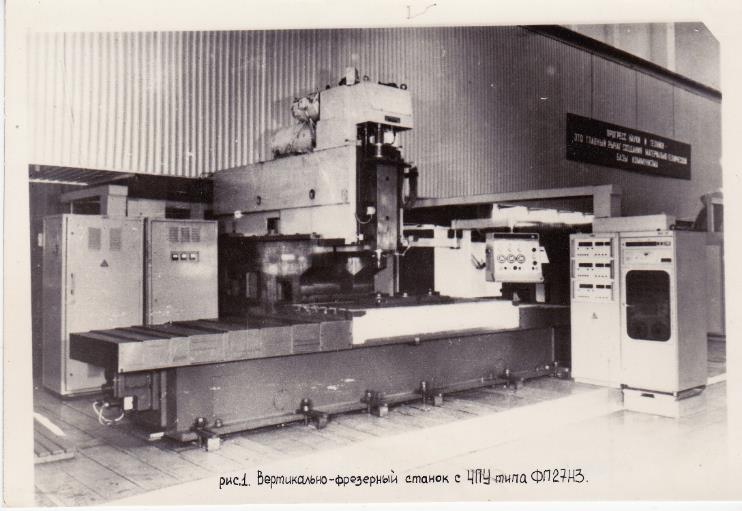

Фотографии основных фрагментов передачи, стендов для статических и динамических испытаний.

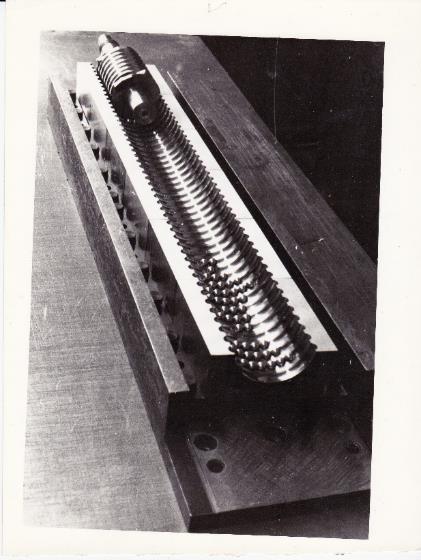

Винтореечная шариковая передача-1_0001

винтореечная шариковая передача-2

винтореечная шариковая передача-3

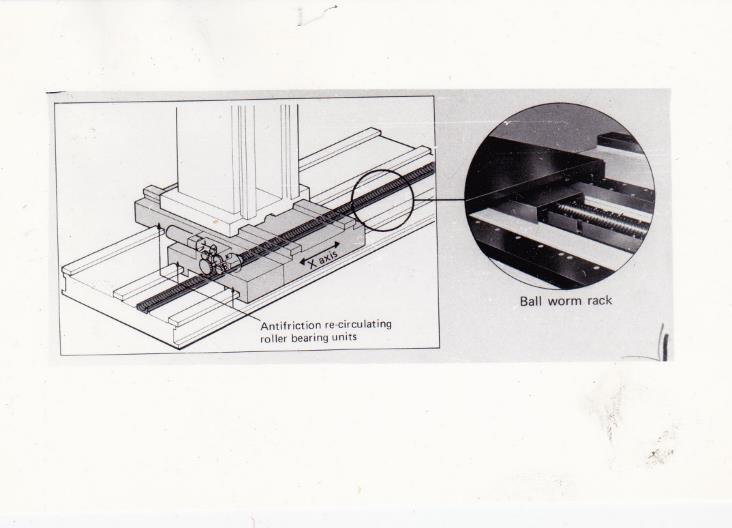

винтореечная шариковая передача Yamazaki Machining System

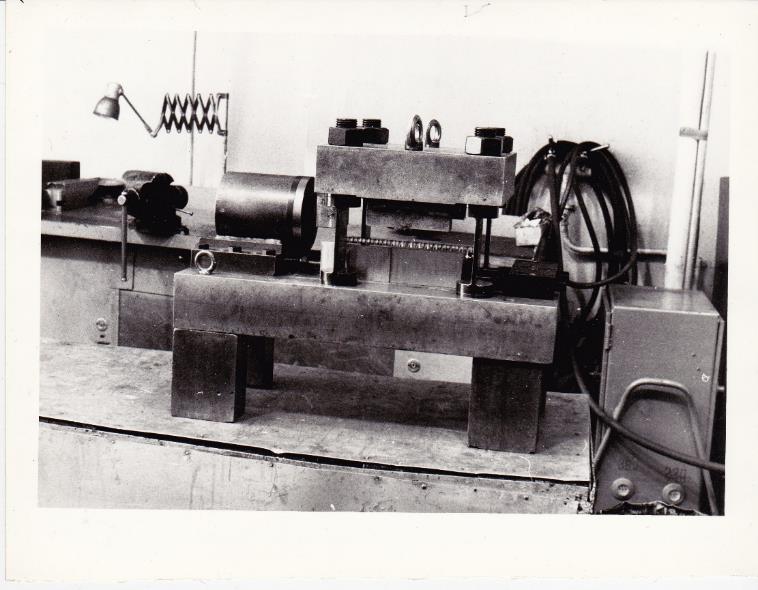

Стенд для динамического испытания передачи -2

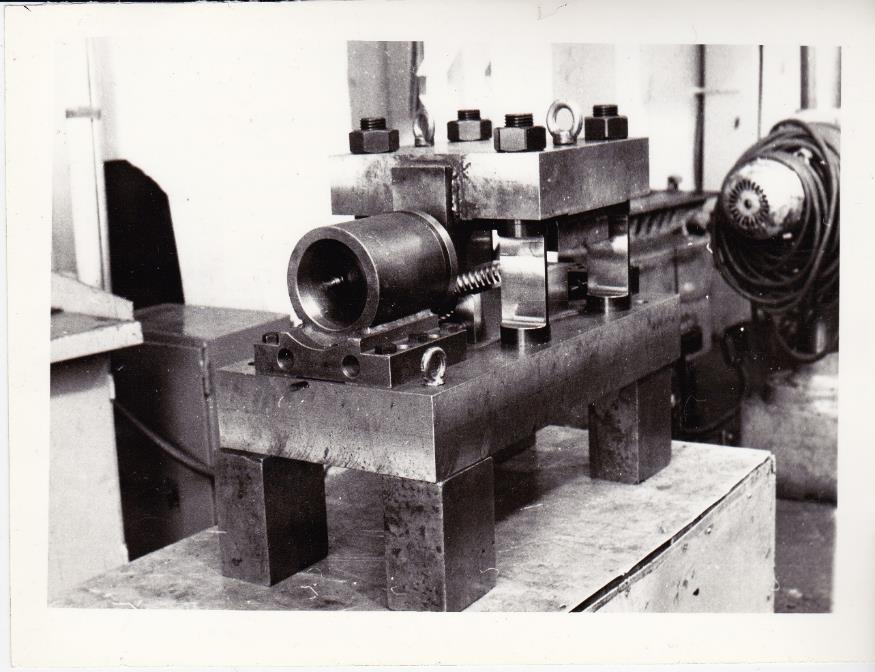

Стенд для динамического испытания передачи -1

Стенд для динамического испытания передачи

Автор: Владимир Зеликович Миклишанский

Литература: Станки с числовым программным управлением (специализированные),изд.Машиностроение,1988,I SBN 5-217-00229-8.Под общ. ред. Лещенко В.А.,стр.564
