Общее описание устройства ЧПУ NC-201
Устройство ЧПУ NC-201 фирмы Балт-Систем (рис. 2.5) предназначено для управления оборудованием, оснащенным следящими электроприводами с обратной связью.
Рис. 2.5. Общий вид стойки (устройства ЧПУ) NC-201
Программное обеспечение устройства ЧПУ работает под управлением операционной системы MS-DOS.
Основные технические характеристики устройства ЧПУ NC-201 представлены в табл. 2.2.
Таблица 2.2
Основные технические характеристики устройства ЧПУ NC-201
Наименование | Значение |
Число управляемых координат (со шпинделем) | |
Центральный микропроцессор Intel 486/5x86: • тактовая частота, МГц | |
Емкость основной памяти, Мб: • ОЗУ (DRAM) • ПЗУ (Flash) | |
Дисплей TFT 10.4″: • разрешающая способность • цветность (число цветов) | 640×480 |
Для задания перемещений суппорта по выбранной координате вручную используется электронный штурвал (рис. 2.6), размещенный на передней панели устройства ЧПУ. На этой же панели располагаются кнопки включения и выключения комплекса «станок с ЧПУ» (рис. 2.7) (красная и зеленая кнопки соответственно).

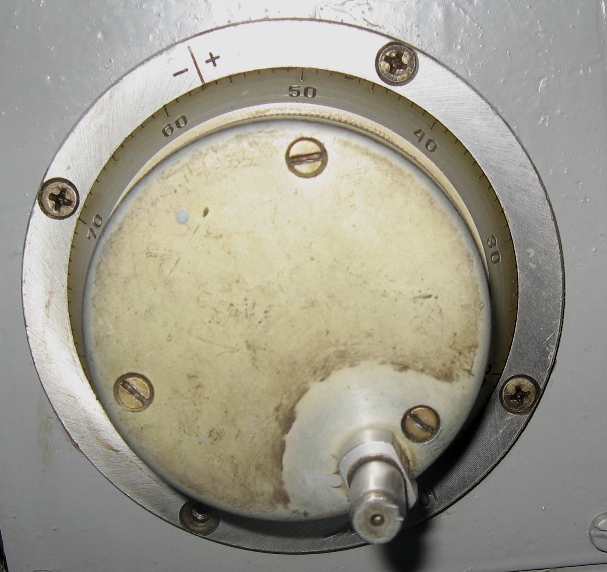

Рис. 2.6. Электронный штурвал
Рис. 2.7. Кнопки включения и выключения станка с ЧПУ
