Общее описание станка 16К20Ф3
Станок с ЧПУ модели 16К20Ф3 (рис. 2.1) предназначен для токарной обработки деталей типа тел вращения со ступенчатым и криволинейным профилем, в том числе и для нарезания резьб. Основные технические характеристики станка 16К20Ф3 представлены в табл. 2.1.
Рис. 2.1. Общий вид станка 16К20Ф3
Таблица 2.1
Основные технические характеристики станка 16К20Ф3
Наименование | Значение |
Наибольший диаметр обрабатываемой детали, мм: • над станиной • над суппортом | |
Наибольшая длина обрабатываемой детали, мм | |
Набольшая длина хода суппорта, мм: • продольного (по оси Z) • поперечного (по оси X) | |
Пределы частот вращения шпинделя, об/мин | 35…1600 |
Пределы шагов нарезаемых резьб, мм | |
Скорость быстрых перемещений суппорта, мм/мин • продольных (по оси Z) • поперечных (по оси X) | |
Максимальная скорость рабочей подачи, мм/мин | |
Число позиций универсальной револьверной головки |
За положительное направление по оси продольного перемещения Z принято перемещение инструмента относительно заготовки вправо, а по оси поперечного перемещения X – поперечное перемещение инструмента от заготовки к оператору (рис. 2.2).
Рис. 2.2. Координаты станка 16К20Ф3

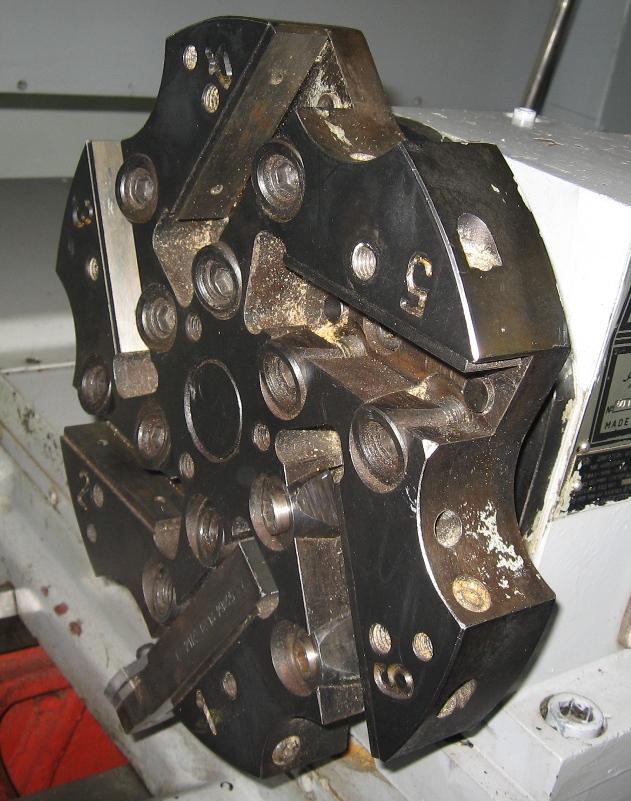

Для автоматической смены инструментов используется шестипозиционная револьверная головка УГ-9321 с вертикальной осью вращения (рис. 2.3).
Рис. 2.3. Шестипозиционная револьверная головка
Установка заготовок производится в трехкулачковый быстропереналаживаемый патрон с ручным приводом (рис. 2.4).
Рис. 2.4. Трехкулачковый патрон с зажатой деталью
